  TLM   TLF   TLH   샘플가공물

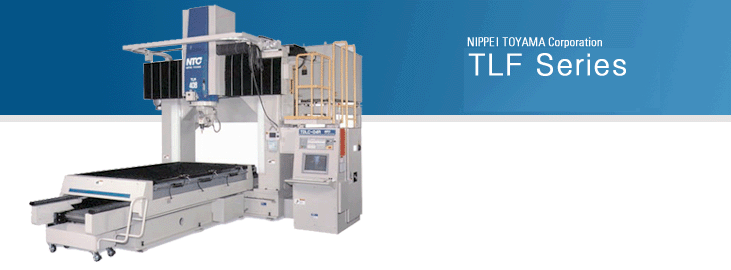

고객의 필요에 따라서 2차원 및 3차원 가공이 가능하도록 Zig 가 필요없는 일반가공 방식의 테이블을
채택한 복합기능의 가공기입니다.

사양항목
TLF-404
TLF-408
TLF-510
 테이블크기 mm
1,300 × 1,300
2,500 ×1,300
3,100 × 1,500
 테이블높이 mm
920
 이동량 X축         mm
1,300
2,500
3,100
Y축         mm
1,300
1,550
Z축         mm
600
 회전각도 C축
± 200˚
A축
± 180˚
 급송속도 XYZ축 mm/min
XY : 30,000 · Z : 20,000
CA축
250˚ / sec
 가공이송속도 XYZ축 mm/min
30 ~ 20,000
CA축
250˚ / sec
 구동모터
AC 서보 모터
 구동방식
볼 스크류 방식
 가이드방식
리니어 볼 가이드
 위치정밀도 mm
±0.03이내 / 300

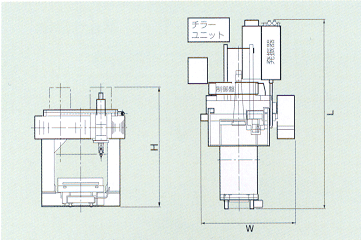

 설치면적 W × L        mm
3,650×6,020
3,650×7,220
3,900×7,820
 기계높이 H          mm
3,768
 기계중량 (전체)      kg
11,000
12,000
13,000


담당자 : 신병철 이사, 박종국 대리
