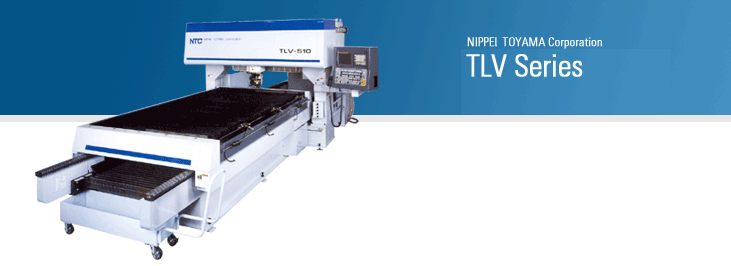

3축 TLV 시리즈는 2D(평판)작업이 요구하는 고정밀성을 보장합니다. 이 시리즈의 특징은 고속 피어싱 및 고속
컷팅이 가능하며, 특히 가공기 테이블 크기를 최대 6.250×2,200까지 적용이 가능토록 하여 고객 요구에 완벽히 대응할 수 있는 시스템을 갖추고 있습니다. 레이저 출력은 1kw, 2kw, 4kw, 6kw 까지 선택이 가능하며 내구성
있는 브리지형의 구조는 어떤 작업이라도 수행할 수 있는 유연성을 제공합니다.

사양항목 TLV-404 TLV-408 TLV-510 TLV-714 TLV-720
 가공스트로크   1,300×1,250 2,500×1,250 3,100×1,550 4,300×2,200 6,250×2,200
 테이블높이   920
 이동량 X축         mm   1,300 2,500 3,100 4,300 6,250
Y축         mm   1,250 1,550 2,200
Z축         mm   300
 급송속도 XY축 mm/min       42,000 30,000
Z축   mm/min       42,000
 가공이송속도 XY축 mm/min     1 ~ 40,000  1 ~ 15,000
 구동모터   AC 서보 모터
 구동방식   볼 스크류 방식
 가이드방식   리니어 볼 가이드
 위치정밀도 mm   ±0.02이내 / 500 ±0.04 / 500

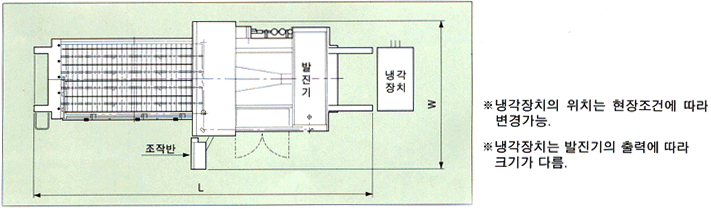

 설치면적 W × L      mm   3,050×4,740 3,050×6,290 3,050×7,600 4,380×9,750 4,380×13,830
 기계중량 kg   8,000 9,000 10,000 15,000 17,000
