  TLM   TLF   TLH   샘플가공물

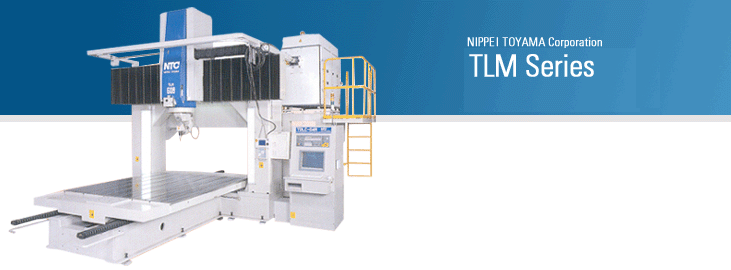

5축 TLM 시리즈는 3차원 가공에 적합합니다. 가공 데이터를 CAD/CAM 으로부터 다운로드 받거나
수동으로 티칭된 가공 데이터는 어떠한 3차원 가공에도 적합하도록 컨트롤러에서 연산처리 되어 집니다.
2,800 × 4,300 L 까지의 가공 테이블 면적과 빠른 절단속도, 6KW 까지 장착 가능한 TLM 시리즈는 보다
용이하고정밀한 3차원 레이저 가공이 가능합니다.

사양항목 TLM-404 TLM-408 TLM-608 TLM-610 TLM-614
 테이블크기 mm   1,300x1,300 1,300x2,500 1,900x2,500 1,900x3,100 1,900x4,300
 테이블높이 mm   700
 이동량 X축 1,300 2,500 3,100 4,300
Y축 1,300 1,900
Z축 600 800
 회전각도 C축 ±200˚ (옵션 ±360˚)
A축 ±180˚
 급송속도 XYZ축 mm/min   XY:42,000 · Z:40,000 30,000
CA축 250˚ / sec
 가공이송속도 XYZ축 mm/min   30 ~ 40,000
CA축 최대 250˚ / sec
 구동모터   AC 서보모터
 구동방식   볼 스크류 방식
 가이드 방식   리니어 볼 가이드
 위치 정밀도 mm   ±0.02이내/300 ±0.04이내/300

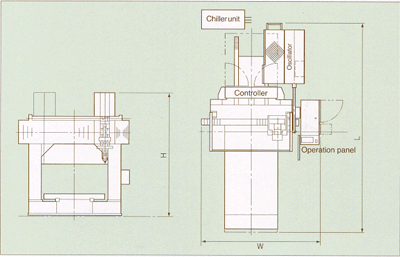

 설치면적 W x L    mm   3,650 ×6,030 3,650 ×7,220 4,250 ×7,220 4,250 ×7,820 4,250 ×9,780
 기계높이 H      mm   3,650 3,850
 기계중량 (전체)   kg   9,000 12,000 14,000 15,000 17,000


담당자 : 신병철 이사, 박종국 대리
