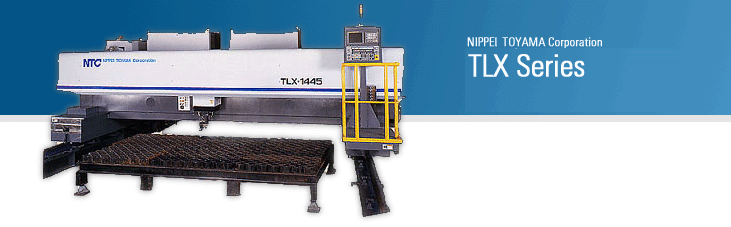

3축 TLX 시리즈는 후판과 대물용 소재에 적합합니다. 켄텔레버 타입 디자인과 전용 컨트롤러는 대형 가공물을 손쉽게
처리하도록 설계되어 있습니다. 최대 4,550X30,500L 까지의 가공 테이블 면적과 최대 출력 4KW의 고출력 장착시
20mm까지 절단 가능한 이 시리즈는 빠르고 콤팩트한 디자인을 갖추고 있습니다.

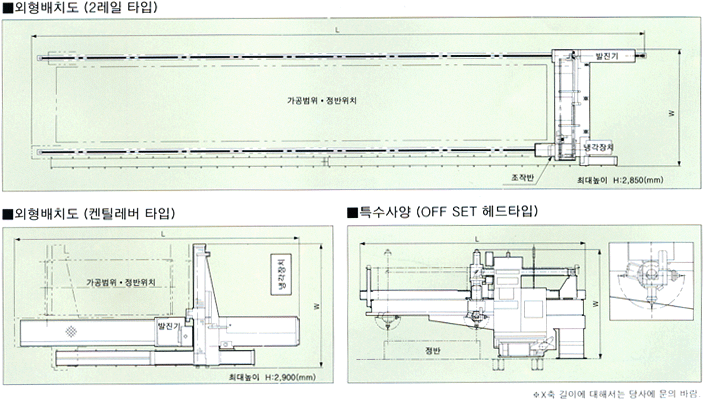

사양항목 켄틸레버타입 2레일 타입
TLX-820 TLX-1045 TLX-10100 TLX-1445 TLX-14100
 가공스트로크   2,600×6,200 3,200×14,100 3,200×30,500 4,550×14,100 4,550×30,500
 정반높이 작업높이 500
 이동량 X축         mm   7,100 15,000 31,400 15,000 31,400
Y축         mm   2,600 3,200 4,500
Y축         mm   200
 급송속도 XY축 mm/min       30,000
Z축   mm/min       10,000
 가공이송속도 XY축 mm/min   1 ~ 10,000
 구동방식   AC 서보 모터
 구동전송기구 XY축/Z축 랙 앤 피니언 볼스크류
 가이드방식   리니어볼가이드 레일+ Linear ball Guide
 위치정밀도 mm   ±0.1 / 500
 설치면적 W × L    mm   6,150×14,400 5,850×21,900 5,850×38,300 7,200×21,900 7,200×38,300
 기계중량 가동부    kg   8,000 9,000




담당자 : 신병철 이사, 박종국 대리
